多功能水力控制閥用途

多功能活塞式水力控制閥是我公司專利產品。具有水力自動控制、啟泵時緩開，停泵時先快閉、后緩閉的特點，兼具止回、消除水錘等功能，一閥頂多閥。適用于配套自動化給排水控制系統，有效提高供水安全可靠性。

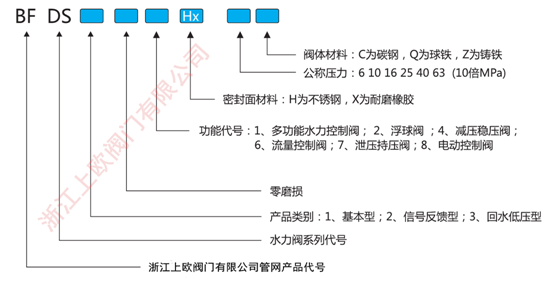

多功能水力控制閥系列產品型號編制

型號示例:

閥門設計制造標準

引用但不限于以下標準，未注日期的引用文件，其最新版本適用于本產品。

主要構件村料

主要技朮參數

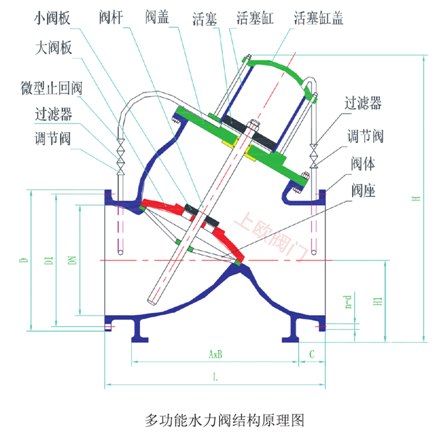

多功能水力控制閥結構和工作原理及特點

1)基本結構：

由主閥和外控組件構成。主閥由閥體、大小閥板、閥桿、閥蓋、閥座及活塞、活塞缸等構成，外控組件由微止回閥、調節閥、過濾器及相應管路構成。外控組件中一路連通閥進口端與活塞缸下腔，另一路連通閥出口端與活塞缸上腔

2)工作原理：

閥門的啟閉是依靠所輸送介質壓力及其在活塞缸內的壓力差來進行的。動作時間受外控組件中調節閥控制。閥的啟閉由大小閥板完成，大閥板起快開、快關作用，小閥板起緩開、緩閉功能。值得注意的是大閥板的開啟受小閥板的控制，只有當小閥板動作后，大閥板才能動作。

啟泵后介質通過外控部件進入活塞缸下腔，活塞上移帶動小閥板上升，解除對大閥板的軸向約束，大閥板在進口介質壓力作用下打開。

當進口壓力消失時，大閥板在閥出口端介質壓力以及自重作用下迅速下降實現快關，截住大部分流體。同時活塞缸上腔壓力推動活塞下降，實現小閥板的緩閉。由于外控回路中分別裝有調節閥，因此可調節活塞缸內活塞上下運動速度，從而實現閥板緩開和緩閉過程的調節。

通過改變外控組件中調節閥的開度，可以調節閥門啟閉的時間；過濾器具有逆向自清洗功能，大大提高了產品工作的可靠度和產品使用壽命。

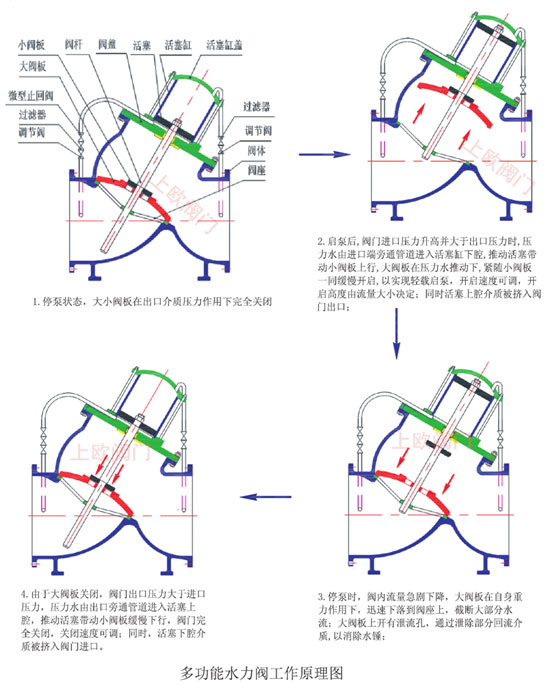

工作原理：

多功能水力閥的工作是用管網中的壓力水來驅動的，通過壓力水與水泵自動連鎖控制，無需人工干預。

詳見下圖：

主要功能和技術特點

1)具有輕載啟泵、截流止回、消除水錘等多項功能，一閥頂多閥，節省設備總投資。

2)閥門可配置開度標示桿，通過調節絲桿控制活塞缸行程，可實現流量粗量調節;并可加裝行程開關或閥位顯示儀，輸出開關信號或4-20mA直流電供總控室監測（本公司專利）。

3)閥門的啟閉由輸送介質驅動，與水泵運行自動聯鎖，泵開閥開，泵停閥閉，無需人員去操作，十分方便。不需外接動力和元器件，故障少，減少了維修量。

4)節能效果好，閥門采用優秀水力設計，流阻小，當閥全開時其阻力系數與Y型截止閥基本相同，與國內外同類產品比較阻力損失降低20%左右。

5)外控通道中過濾器具有自沖洗功能，有效適應含污介質，并延長閥門使用壽命。

6)驅動和控制部件均位于閥體外部，不需停泵即可對閥門活塞缸內部零部件進行在線檢修。

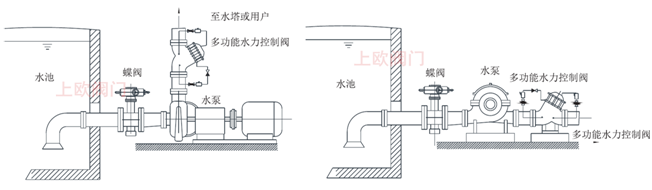

多功能水力控制閥的外形及安裝形式

閥門可采用臥式和立式安裝，空間許可情況下優先采用臥式安裝。立式安裝時，介質流向應向上，同時，為保持大閥板快關的準確與靈活，許采用配重與加彈簧措施，故采用立式安裝時，請?jiān)诠┴浺�求中特別注明。

多功能水力控制閥立式，臥式安裝形式
