Q941Y型硬密封浮動電動球閥PN16～PN63

Q941Y 型硬密封浮動電動球閥PN16～PN63操作方式為電動,連接方式為法蘭連接,浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力為PN16～PN63,公稱通徑為 DN15～DN200,適用溫度為-28～500℃，閥體材料為碳素鋼或不銹鋼。

產品說明書下載點擊獲取產品安裝圖紙

上一個：[ Q941Y軟密封電動浮動球閥PN16～PN63 ] 下一個：[Q941F電動三通法蘭球閥PN16～PN40]

產品說明

Q941Y 型硬密封浮動電動球閥PN16～PN63操作方式為電動,連接方式為法蘭連接,浮動球直通式，密封形式采用硬密封、閥座密封面材料為硬質合金，公稱壓力為PN16～PN63,公稱通徑為 DN15～DN200,適用溫度為-28～500℃，閥體材料為碳素鋼或不銹鋼。因采用硬密封（金屬密封），此種閥門特別適用于帶顆粒性、固物類、漿料等介質及高溫高壓管線。
Q941Y型硬密封浮動電動球閥PN16～PN63適用于兩位切斷、調節的場合。閥與執行機構的連接采用直連方式，由精小型電動執行器（也可根據用戶要求配置不同型號電子式電動執行機構或氣活塞式執行機構）與超短球閥組成。電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4-20mA 信號及 220V AC 電源即可控制運轉。和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

性能參數

Q941Y 型硬密封浮動電動球閥PN16～PN63性能參數

型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
Q941Y-16C	16	1.6	-28～425	水、蒸汽、油品等
Q941Y-25	25	2.5
Q941Y-40	40	4
Q941Y-63	63	6.3
Q941Y-16P	16	1.6	-28～500	硝酸等腐蝕性介質
Q941Y-25P	25	2.5
Q941Y-40P	40	4
Q941Y-63P	63	6.3
Q941Y-16R	16	1.6
Q941Y-25R	25	2.5
Q941Y-40R	40	4
Q941Y-63R	63	6.3

零部件材料

Q941Y 型硬密封浮動電動球閥PN16～PN63零部件材料
型號	材料
	閥體	球體、閥桿	密封圈	填料、墊圈
Q941Y-16C	WCB	2Cr13	特種硬化材料	柔性石墨環、柔性石墨纏繞墊
Q941Y-25
Q941Y-40
Q941Y-63
Q941Y-16P	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
Q941Y-25P
Q941Y-40P
Q941Y-63P
Q941Y-16R	CF8 (304)	0Cr18Ni9 (304)
Q941Y-25R
Q941Y-40R
Q941Y-63R

外形結構尺寸

Q941Y-16 型硬密封浮動電動球閥外形結構尺寸 (mm)
DN	L	D	D1	D2	b	z×φd
15	130	95	65	45	14	4×φ14
20	140	105	75	55	14	4×φ14
25	150	115	85	65	14	4×φ14
32	165	135	100	78	16	4×φ18
40	180	145	110	85	16	4×φ18
50	200	160	125	100	16	4×φ18
65	220	180	145	120	18	4×φ18
80	250	195	160	135	20	8×φ18
100	280	215	180	155	20	8×φ18
125	320	245	210	185	22	8×φ18
150	360	280	240	210	24	8×φ23
200	400	335	295	265	26	12×φ23

Q941Y-25 型硬密封浮動電動球閥外形結構尺寸(mm)
DN	L	D	D1	D2	b	z×φd
15	130	95	65	45	16	4×φ14
20	140	105	75	55	16	4×φ14
25	150	115	85	65	16	4×φ14
32	165	135	100	78	18	4×φ18
40	180	145	110	85	18	4×φ18
50	200	160	125	100	20	4×φ18
65	220	180	145	120	22	8×φ18
80	250	195	160	135	22	8×φ18
100	280	230	190	160	24	8×φ23
125	320	270	220	188	28	8×φ25
150	360	300	250	218	30	8×φ25
200	400	360	310	278	34	12×φ25

Q941Y-40 型硬密封浮動電動球閥外形結構尺寸(mm)
DN	L	D	D1	D2	b	z×φd
15	130	95	65	45	16	4×φ14
20	140	105	75	55	16	4×φ14
25	150	115	85	65	16	4×φ14
32	180	135	100	78	18	4×φ18
40	200	145	110	85	18	4×φ18
50	220	160	125	100	20	4×φ18
65	250	180	145	120	22	8×φ18
80	280	195	160	135	22	8×φ18
100	320	230	190	160	24	8×φ23
125	400	270	220	188	28	8×φ25
150	400	300	250	218	30	8×φ25
200	502	375	320	282	38	12×φ30

Q941Y-63 型硬密封浮動電動球閥外形結構尺寸(mm)
DN	L	D	D1	D2	b	z×φd
15	140	105	75	55	18	4×φ14
20	152	125	90	68	20	4×φ18
25	180	135	100	78	22	4×φ18
32	200	150	110	82	24	4×φ23
40	220	165	125	95	24	4×φ23
50	250	175	135	105	26	4×φ23
65	280	200	160	130	28	8×φ23
80	320	210	170	140	30	8×φ23
100	360	250	200	168	32	8×φ25
125	381	295	240	202	36	8×φ34
150	403	340	280	240	38	12×φ34

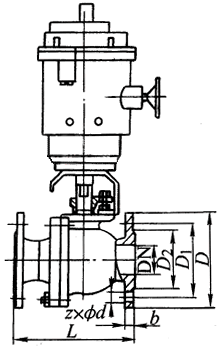

尺寸圖

安裝注意事項

1.安裝施工必須小心，切忌撞擊閥門。
2.安裝前，應將球閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，最易撞歪閥桿。還要清除閥內的雜物。
3.球閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在閥體上。
4.對于球閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷球閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小閥門，使其失效。
5.安裝時要留有閥柄旋轉的位置。6.球閥不能用作節流。 7.帶傳動機構的球閥應直立安裝。
