產品概述

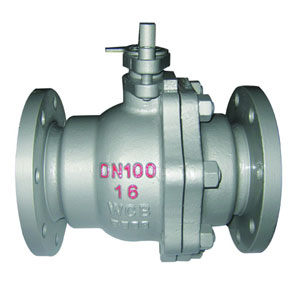

Q41H金屬硬密封球閥系列產品的球體和閥座采用金屬對金屬密封，閥座采用板彈簧加載的密封結構，突破了軟密封球閥使用溫度較低和不適用帶顆粒型介質的限制。硬密封球閥使用于高溫高壓的水、蒸汽、油品、粘稠性和顆粒型介質的裝置和管路中。

產品特點

1、閥座采用板彈簧加載的密封結構，能使用較高溫度和帶有顆粒性的介質；
2、采用下裝式閥桿、設有倒密封結構，能確保填料處的可靠密封；
3、球可設計成防靜電結構，在球體與閥桿、閥桿與閥體之間設置導電彈簧，避免靜電打火點燃易燃物質，確保系統安全；
4、球體和密封面采用氮化、堆焊、噴涂等方式進行處理后，可適用不同的工藝要求；
5、球閥閥座處可設置輔助密封結構，在閥座和閥桿部位加裝注脂閥，緊急情況下可暫時密封，并可根據需要加長閥桿以適宜埋地鋪設得場所；
6、可加裝氣動執行器和電動執行器，實現集中控制和遠程控制。
7、先進的閥座：聚多年球閥制造經驗而設計的閥座，確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
8、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。
9、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
10、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。

零件材料

連接尺寸及重量
